充气式高压试验变压器

产品简介

ASY充气式高压试验变压器是电力设备检测及预防性试验所的试验设备。随着我国电力工业的发展，对试验变压器的电压等级要求也越来越高，而传统的油浸式试验变压器，无论在体积上和重量上还是在性能上都越来越不能满足现场工作的要求。

随着我国基础科学研究的进步，新材料，新工艺的应用，把新的介质六氟化硫气体推向了电力设备的应用领域。由于六氟化硫气体优良的绝缘性能和灭弧性能，及不燃性，使得它作为新的绝缘介质得到广泛的应用。

产品特点

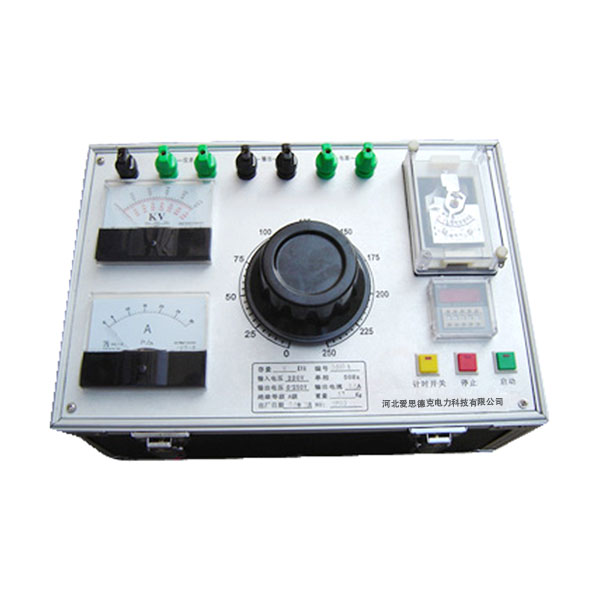

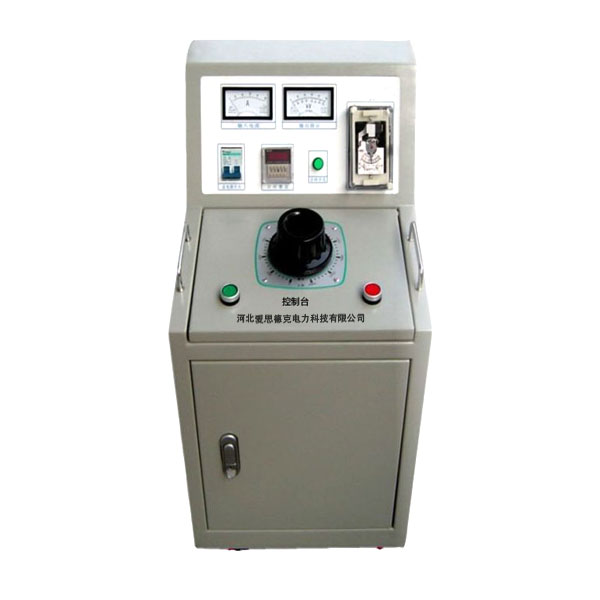

把电源输入有过流自动脱扣及防止突发加压的零位连锁装置的操作箱，经自耦调压器调节电压输入YDQ试验变压器初级绕组，根据电磁感应原理，在次级(高压)绕组按其与初级绕组匝数之比可获得同等倍数的电压幅值－工频高压。此工频高经高压硅堆整流及稳压电容器滤波可取得直流高压，其幅值是工频高压有效值的1.41倍。

技术参数

1、产品其设计构思，材质选择及工艺流程都是全新的。因此不仅体积小、重量轻、外形美、而且各项技术指标都达到了<>标准要求。

产品采用冷轧30Q－130取向硅钢片叠成多级圆柱框形铁芯，在特制的高强度绝缘筒上用导线直接连续绕制高压塔式线圈。外壳是适形尺寸，内充入SF6气体。

2、产品巧妙地将高压整流硅堆装在高压套之内通过短路杆的插入和抽出可变换是工频高压交流输出还是高压直流输出。

3、产品套管内结构和高压输出绕组上串加一个励磁绕组。可与另一台变压器叠加到更高的电压等级。

4、产品是在普通变压器的基础上加上特殊的电气结构及精细的制作工艺，使得此型号变压器局放量很小（≤5PC），有利于用局放仪在高电压状态下判别其它电气设备的局放量。
