交流耐压调频谐振试验装置

产品简介

ASXZ交流耐压调频谐振试验装置该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

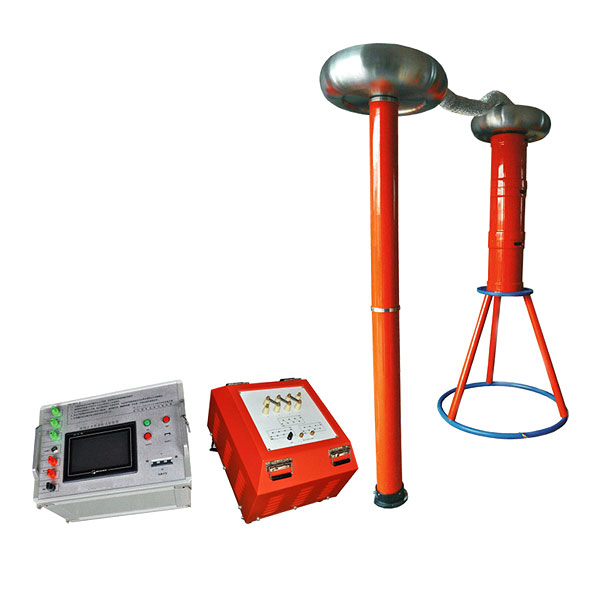

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。

产品特点

变频谐振主要功能及其技术特点：

1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。

2、整个装置单件重量很轻，较大不超过65kg，便于现场使用。

3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式。

4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。

5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。

6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。

技术参数

变频串联谐振试验装置技术指标

1、输出电压波形畸变率：<1.0％<>

2、允许连续工作时间：额定条件下一次性工作15分钟。

3、装置自身品质因数：Q>50

4、电缆和发电机试验时满负荷下品质因数：Q>30（与负载相关）

5、主变压器和线路试验满负荷时品质因数：Q>30（与负载相关）

6、输入电源：三相380V或单相220V，当电源为380V时，可做额定负载试验；当电源为220V时，只可做1/2负载试验。

7、频率调节范围：20Hz～300Hz

8、系统测量精度：1.5％

9、装置具有过压、过流、零位启动、闪络保护等保护功能.
