逆变器效率测试仪
- 产品型号：AS-PE93
- 所属分类：仪器仪表
- 浏览次数：360
- 二维码：
- 添加时间：2024-07-23
- 简要说明：
AS-PE93逆变器效率测试仪采⽤电流钳进⾏电流采样，能够在电站正常⼯作状态下对电站中不同节点 的功率进⾏实时记录分析。整机配备辐照系统，可在电站各节点测量出准确的实时发电效率并在系统⾃动 ⽣成PR值。
产品介绍
AS-PE93应⽤于光伏电站逆变器系统的电性能测试，可对光伏电站现场功率进⾏监测。
AS-PE93逆变器效率测试仪采⽤电流钳进⾏电流采样，能够在电站正常⼯作状态下对电站中不同节点 的功率进⾏实时记录分析。整机配备辐照系统，可在电站各节点测量出准确的实时发电效率并在系统⾃动 ⽣成PR值。

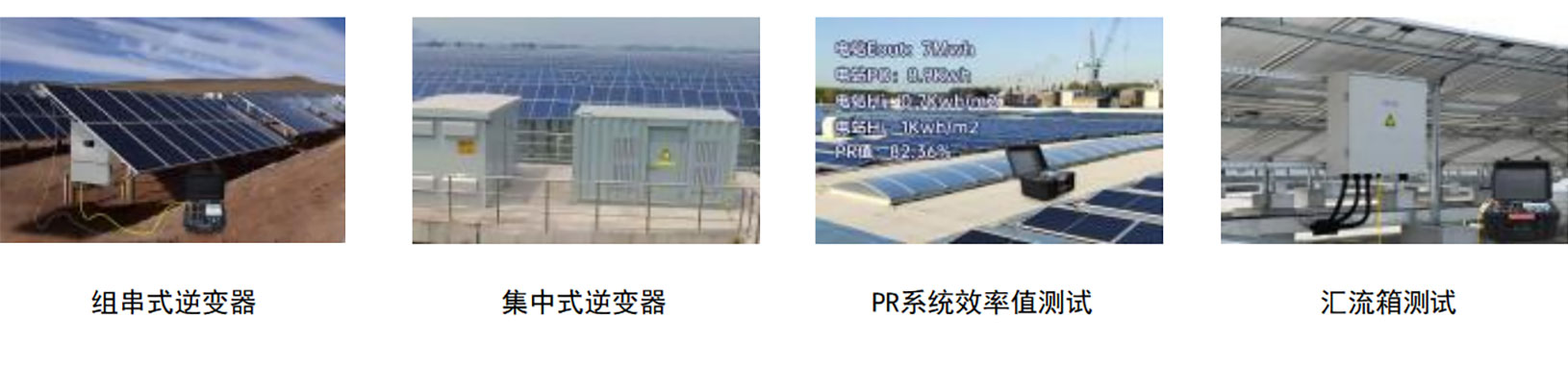

测试对象
测试指标
| 实时电压 | 实时电流 | 功率监测 | 发电量记录 | 交直流 | 逆变器转化效率 |
| 辐照度监测 | 温度监测 | 环境采集记录 | PR值测算 | 功率因数 |
规格参数
| 类⽬ | 数值 | AS-PE93 |
| 直流电压 | 测量范围 | 0～1500V |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 交流电压 | 相电压测量范围 | 0～600V |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 线电压测量范围 | 0 ～1000V | |
| 测试准确度 | ±0.5%rdg±0.2V | |
| 直流电流 | 测量范围 | 0.5 ～150A / 0.5 ～1500A |
| 测试准确度 | 依据电流钳准确度 | |
| 交流电流 | 测量范围 | 0.5A ～1500A |
| 测试准确度 | 依据电流钳准确度 | |
| 辐照度 | 环境温度测量范围 | -30°C ～100°C |
| 电池温度测量范围 | -30°C ～100°C | |
| 温度测试 | ±1°C | |
| 辐照度测量范围 | 0 ～1800W/m2 | |
| 辐照度测量精度 | 优于±3% | |
| 功率因⼦ | 测量范围 | 0.2 ～1.0 |
| 测量准确度 | 0.01 | |
| 频率 | 测量范围 | 42.5Hz～69Hz |
| 测量准确度 | ±0.2%rdg±0.1Hz | |
| PR值 | 测量精度 | 优于±1% |
| 测试通道数 | 交直流通道 | 6 |
| 硬件参数 | ||
| 类⽬ | 数值 | AS-PE93 |
| 主机参数 | ⽆线传输距离 | 50⽶ |
| 显⽰屏 | 640x480 ，6.5英⼨LED | |
| 供电⽅式 | 内置锂电池/电源适配器 | |
| 电池参数 | 14.8V/4400mAH | |
| 电池续航 | 8⼩时 | |
| 尺⼨ | 390x300x200mm | |
| 重量 | 5.8kg | |
| ⼯作温度 | -10°C～50°C | |
| 存储温度 | -20°C～60°C | |
| 湿度 | 5～95%RH | |
| 辐照计参数 | 接⼜ | RS232串⼜，蓝⽛ |
| 重量 | 450g | |
| 电源 | 4节AAA电池 | |
| 温度传感器 | 标准 | 温度检测 |
| 检测接⼜ | 连接线 | MC4 |
