变压器铁芯接地电流在线监测系统

主变铁芯监测系统是一套针对高压主变铁芯监测系统在线监测及诊断的完整解决方案，适应于监测运行中高压电力变压器、牵引变压器的绝缘状况。主要由主变铁芯监测系统IED，主变铁芯监测系统电流采集装置和零磁通电流传感器组成。采用嵌入式结构、就地测量、数字传输，只需在被监测设备的接地线或接地排上安装零磁通电流传感器，即可实现就地测量，数字传输，并通过把监测数据通过局域网传送到主站。满足国网或南网61850通讯规约或根据用户自定义。

主变铁芯监测系统IED

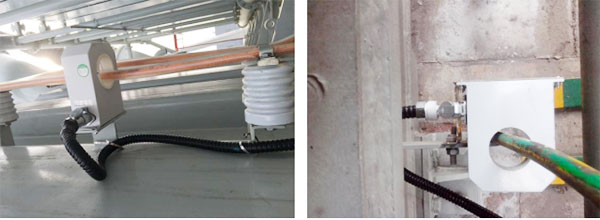

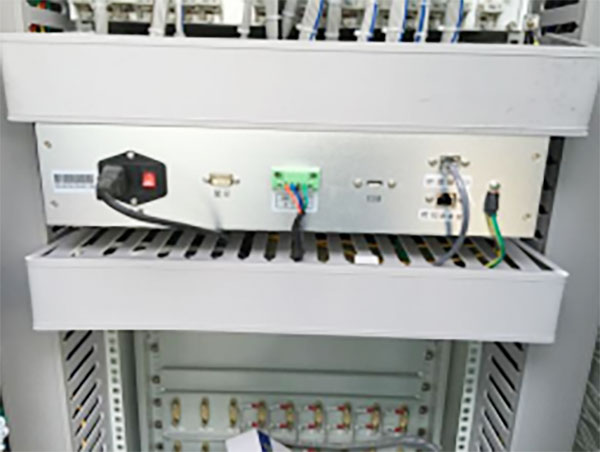

主变铁芯监测系统IED采用2U标准机箱，安装于标准机柜内，主变铁芯监测系统电流采集装置安装在变压器本体上或就近安装在变压器附近的水泥杆上，零磁通电流传感器安装于主变铁芯监测系统扁铁上，传感器的二次输出通过4芯屏蔽电缆连接于主变铁芯监测系统电流采集装置的信号输入端，主变铁芯监测系统电流采集装置通过485通讯与主变铁芯监测系统IED连接。IED根据客户需要通过61850规约输出。

技术参数

主变铁芯监测系统IED

IED工作电源：交流220V

标准2U箱结构，机架式安装

输出61850或按双方要求协议输出

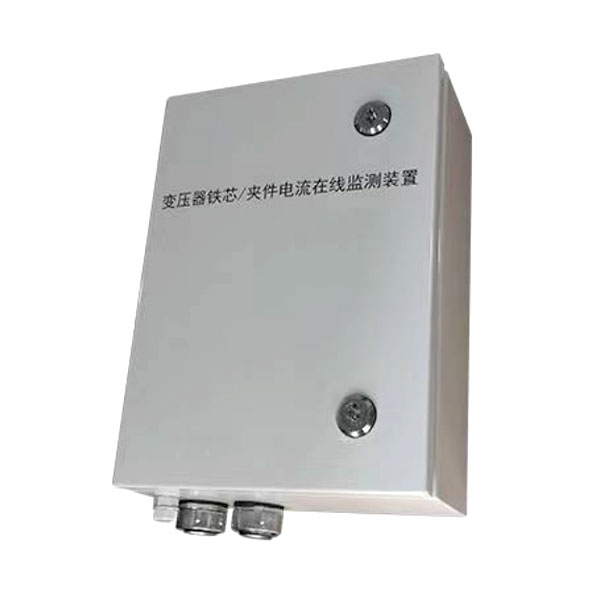

主变铁芯监测系统电流采集装置

外形尺寸：300*400*210mm 不锈钢304材质机箱；

防护等级：IP55

采集装置工作电源：交流220V；

零磁通电流传感器

工作电源：±12V；

电流测量范围：1mA -10A；

测量精度 ：读数的±2.5%+1mA

分辨率：0.1 mA。

主变铁芯监测系统IED

主变铁芯监测系统电流采集装置

零磁通电流传感器
