氧化锌避雷器在线监测系统

绝缘状态监测系统是一套针对110kV及以上电压等级的电气设备，实施绝缘状态在线监测及诊断的完整解决方案，适应于监测运行中电力变压器、互感器、耦合电容器、避雷器等高压电气设备的绝缘状况。该产品采用分布式结构、就地测量、数字传输，只需在被监测设备上安装智能化的本地采集测量装置，即可实现就地测量，并通过现场总线把监测数据传送到主站。

单元构成

监测系统目前包括多种类型的测量单元，如电压基准监测单元（PT）、容性设备监测单元（Cx）、避雷器监测单元（MOA）及变压器铁芯接地单元(TX)，可根据监测需求自由进行组合。只要输入被测信号，并把通讯及电源接口挂载到提供的现场总线上，即可进行实时测量。由于整个监测系统的连接完全建立在数字化通讯基础上，不但可以解决模拟信号在传输过程中的失真问题，提高了监测数据的可信度，同时也将大大简化现场安装、调试及运行维护工作。

监测系统测量单元（又称就地采集测量单元）通常安装在变电站电气设备的运行现场，每组被测电气设备(三相)安装一台或每相安装一台（单相），可就地监测电气设备的绝缘特征参量，并通过现场通讯总线（485），把测量结果以数字方式传送到变电站子IED。由子IED经过处理转换按要求通讯规约传输的监测主站

避雷器在线监测子IED

避雷器在线监测子IED（IED）是一套针对变电站避雷器设备实施在线监测及诊断的完整解决方案，适应于监测运行中避雷器的绝缘状况。避雷器在线监测子IED采用嵌入式结构，只需将被监测设备的数据集中器的485通信线连接到避雷器在线监测子IED，即可实现就地测量，并通过局域网采用61850通讯规约把监测数据传送到主站。避雷器在线监测子IED采用2U标准机箱，安装于标准机柜内，避雷器数据集中器安装于被测设备附近，数据集中器通过485通信总线和数据集中器连接。

测量范围：母线电压：35kV~550kV

泄漏电流：50μ A ~100mA

阻性电流：10μ A ~10mA容性电流：10μ A ~10mA

测量精度：母线电压：0.5%

泄漏电流：±（标准读数x5%+5μ A ）

阻性电流：±（标准读数x5%+5uA）

容性电流：±（标准读数x5%+5uA

产品安装图片

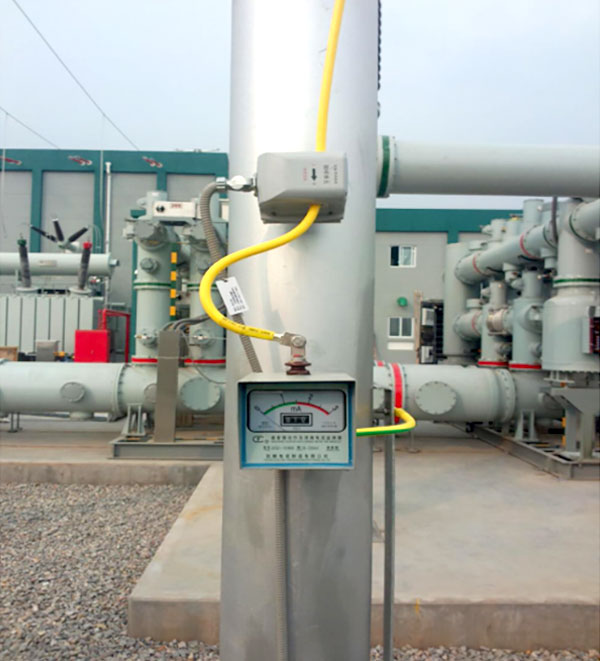

电流互感器现场安装示意图

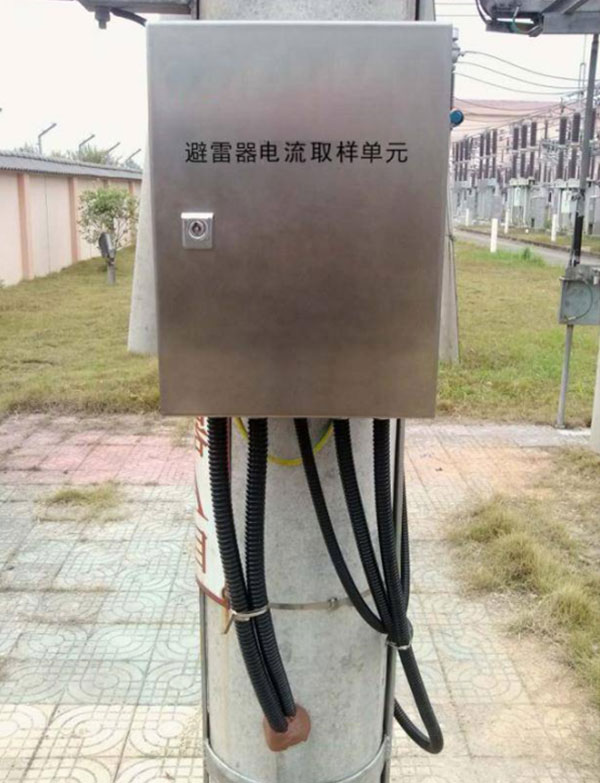

避雷器电流取样装置现场安装示意图
